Inom betongproduktindustrin är produktionsprocesser vanligtvis uppdelade i två till synes oberoende stadier: blandningsdesign och val av formmaterial. Det förstnämnda utförs av materialingenjörer i laboratorier, medan det senare upphandlas av produktionsavdelningar utifrån utrustningsparametrar. Men den sanna nyckeln till att bestämma produktkostnad och kvalitet ligger i att överbrygga det tekniska gapet mellan dessa två domäner.

Betongblandningsdesign är inte ett fast värde – det är en direkt bestämningsfaktor för formslitage, livslängd och ytfinishkvalitet. Att ignorera aggregategenskaperna, vatten-cementförhållandet och komprimeringsmetoderna i blandningsdesignen kan leda till att valet av formmaterial hamnar i fallgroparna "otillräcklig hårdhet" eller "otillräcklig seghet", vilket i slutändan resulterar i frekventa formbyten eller partidefekter.

Nedan är de specifika effekterna av tre kärnfaktorer i mixdesign på val av formmaterial:

1. Aggregat hårdhet och gradering: Bestämma "nötningsskyddet" för formstål

Ballasten (sand, sten) i betong är de direkta "skärverktygen" som orsakar mögelslitage.

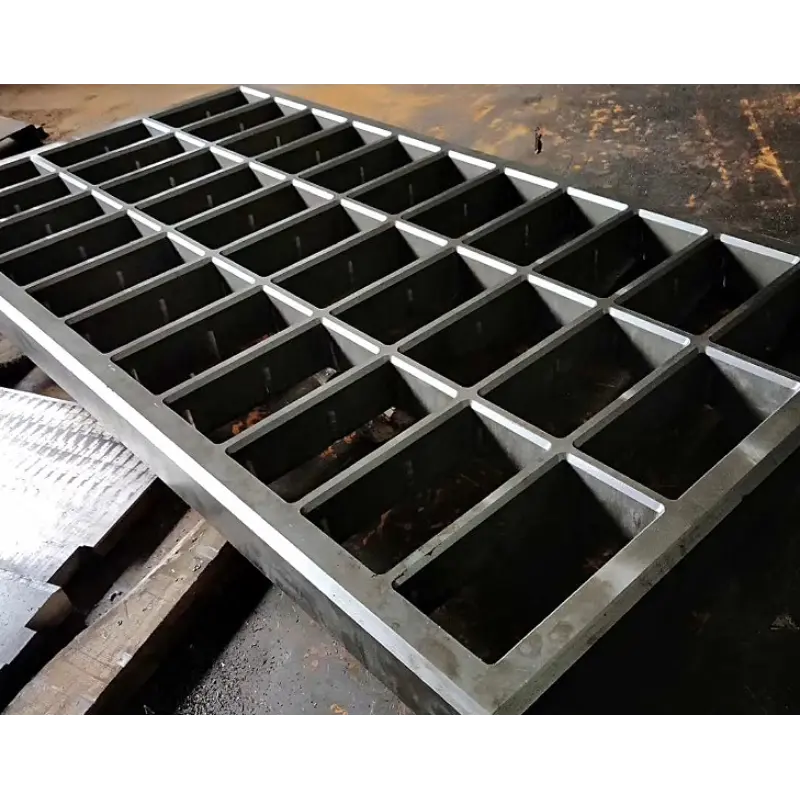

Högkiseldioxid/hårda ballast: Om blandningsdesignen använder högkiseldioxidkrossad sten eller tillverkad sand (med skarpa kanter),formakavitets yta kommer att utstå kraftigt nötande slitage. I det här fallet är legerat stål med hög kolhalt med djup uppkolning och härdning viktigt för att säkerställa att ythårdheten når HRC 58-62 för att motstå nötning.

Dålig gradering av ballast: När fina ballast är överdrivna eller graderingen är dålig, ökar betongblandningens inre friktion avsevärt, vilket leder till ökande motståndskraft mot urformning. Om formen endast har hög hårdhet utan tillräcklig seghet (kärnhårdhet under HRC 35-40), blir den mycket känslig för sprickbildning på grund av spänningskoncentration under upprepade dragcykler.

2. Vatten-cementförhållande och komprimering Metod: "Demoulding Concern" för mögelsvampar

Vatten-cementförhållandet påverkar inte bara hållfastheten utan även betongens vidhäftning mot formytan.

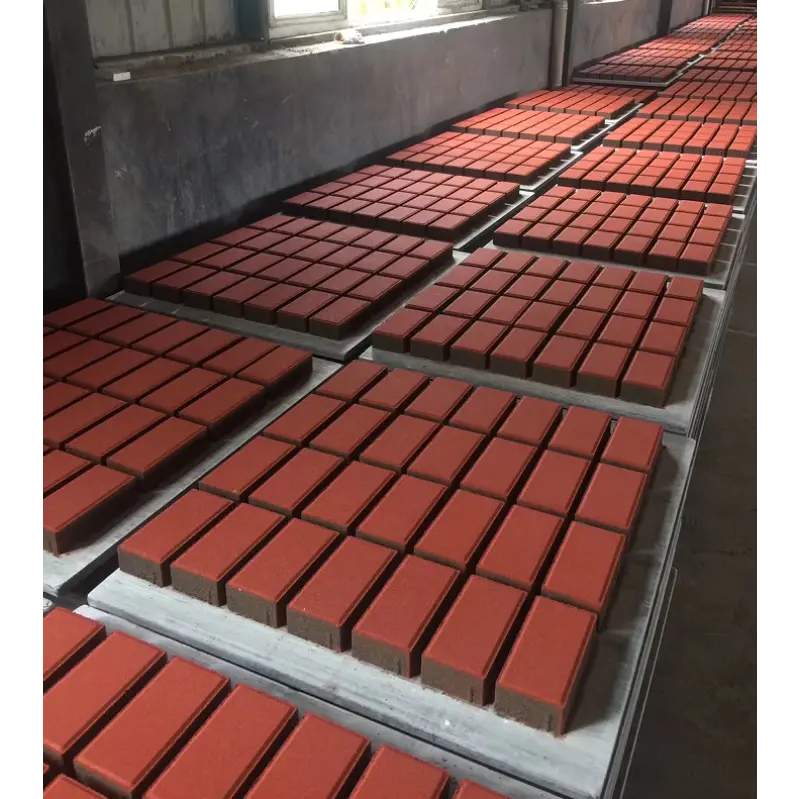

Lågt vatten-cementförhållande (torr-hård betong): Vanligtvis används för högprecisionsblock, denna blandning har låg fuktighet och hög viskositet. Det kräver extremt hög ytjämnhet (Ra ≤ 1,6) och lämpliga dragvinklar på formhåligheten. Om formens yta är grov kommer den torr-hårda blandningen att vidhäfta kraftigt, vilket orsakar sprickbildning av produkten under urformningen eller onormalt slitage på formens arbetsyta.

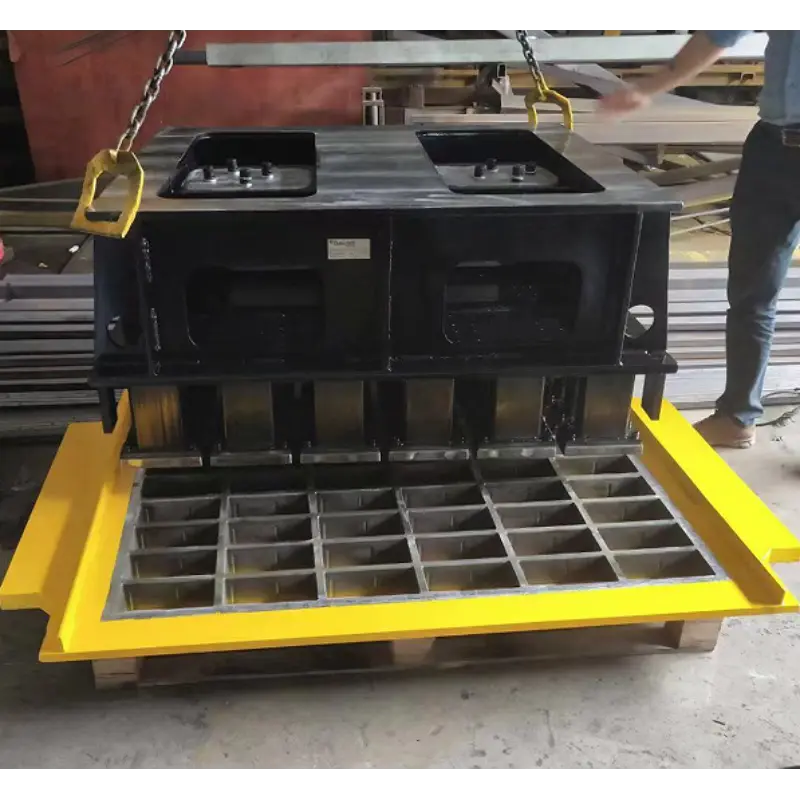

Högfrekvent vibrationskomprimering: Om blandningsdesignen förlitar sig på intensiv vibration för förtätning, måste hela formen tåla högfrekventa stötar. I sådana fall måste materialval undvika spröda verktygsstål och istället använda krom-molybdenlegerade stål som 42CrMo, vilket utnyttjar deras utmärkta utmattningsbeständighet för att förhindra brott på mögelsubstratet.

3. Cementtyp och tillsatser: Den "kemiska attacken" på mögel

Detta är en lätt förbisedd osynlig faktor.

Alkali-aggregatreaktion & korrosion: Vid användning av cement med högre alkalinitet, eller när tillsatser innehåller förhöjd sulfidhalt, kan frätande ämnen lätt utvecklas i fuktiga och varmhärdande miljöer. Om formens ytslitskikt innehåller mikrosprickor kommer korrosion att fortplanta sig från ytan inåt, vilket accelererar substratbrott. I sådana fall kräver formytan korrosionsförstärkande behandlingar eller val av specialstålkvaliteter med bättre korrosionsbeständighet.

Branschinsikt: Från "reaktivt mögelbyte" till "proaktiv anpassning"

Som formtillverkare,Fujian Unik Mould Technology Co., Ltd. har observerat under sin service till globala kunder att 80 % av förtida formfel (som onormalt slitage och sprickor) inte orsakas av stålkvalitetsproblem i sig, utan av bristande överensstämmelse mellan valet av formmaterial och kundens faktiska blandningsdesign.

Därför bör professionella formleverantörer inte bara erbjuda standardiserade produkter. Under urvalsfasen bör tillverkare proaktivt erhålla tre viktiga delar av information från kunder:

Aggregattyp och maximal partikelstorlek – för att bedöma hur allvarlig slitaget är.

Bildande tryck och vibrationsfrekvens – för att bestämma den erforderliga stålsegheten.

Förväntad daglig produktion och totala livslängdskrav – att, baserat på kostnads- och precisionsbehov, föreslå om behandling med dubbla hårdhet (hård exteriör med tuff kärna) eller kompositbeläggningsprocesser ska användas.

Slutsats: Betongblandningsdesign representerar "efterfrågesidan", medan val av formmaterial är "svarssidan". Endast genom att översätta de fysiska och kemiska påfrestningarna som är inneboende i blandningsdesignen till specifika materialprestandaindikatorer (hårdhetsgradient, böjhållfasthet, korrosionsbeständighet) kan vi verkligen uppnå långsiktig stabilitet i produktprecision och optimera totalkostnaden. Relationen mellan leverantörer och kunder bör överskrida enkla transaktioner och utvecklas till djupt tekniskt samarbete grundat i materialvetenskap.
